精密仪器室设计装修要求及规范:空气净化、恒温恒湿。

2019年11月19日

精密仪器室设计装修要求及规范:空气净化、恒温恒湿。

精密仪器实验室和化学分析实验室、辅助室(办公室、储藏室、钢瓶室等)三种实验室共同组成了化验室的常见分类。随着国家行业标准的不断提出与完善,检测化验类工作要求也越来越高。化验室装修设计应以“好用、安全性、环境保护”为首要前提,同时结合未来发展趋势要求,并符合相关的实验室规划及检验的国家行业标准。

1. 实验室装修设计之仪器分析室的划分

2. 对化学实验室与仪器分析实验室的详解

3. 仪器分析实验室的室内装修要求

一、化验室的分类设计要求

1. 建筑要求:化验室应选择在远离灰尘、烟雾、有振动源、噪音的环境,例如交通要道、锅炉房、生产车间附近等都不宜建设化验室。从气象的角度考虑,化验室多建设为南北方向。

2. 精密仪器室:一些大型的精密仪器室对于实验室的供电压、频率有较高要求,在进行实验室电力系统安装设计时,主要有以下注意事项:

① 应配备稳压电源,防止因电压不足、故障断电等造成的数据丢失和仪器损坏;如有需要还可选用UPS。

② 设立专用地线

③ 接地电阻越低越好,一般小于4Ω,具体要结合实验设备要求。

3. 化学分析室:化验工作常常伴随者有害有毒或易燃气体、酸碱性腐蚀材料等,为保证实验人员安全,化验室的主要建设重点在于良好的通排风和供排水管道。

① 通排风设置常见的有3种形式:全室排风;局部排风;通风柜。全室排风即通过排气扇或通风竖井实现整个实验空间的空气流动;局部排风依靠局部排气扇完成,多安装在仪器设备上方;通风柜是实验室建设常用的一种通风设备,内部包括热源、气源、水源、照明等。

② 供水和排水:供水的要点在于保障实验室水压、水质、水量,维持仪器设备的正常运行即可;排水的要点在于排水管道的材料应选择耐酸碱腐蚀的材料,地面要有地漏。

4. 辅助室:包括药品储藏室、钢瓶室、办公室等。这里三仁要重点强调药品储藏室和钢瓶室。由于化学药品多具有易燃易爆、有毒、腐蚀性等特点,药品储藏室的建设应严格挑选可有效遮阳隔热的顶棚材料,并安装好排气降温风扇、防爆照明灯、消防用品等;钢瓶室应选用非燃或难燃的材料建设、墙壁选用防爆墙、避免阳光照射。

二、精密仪器实验室的设计装修要求及规范

精密仪器室内配备了许多精密仪器,所以进行实验室设计时要让精密仪器室远离灰尘、烟雾、噪音和震动源。具体来说,有以下5条注意事项:

1. 精密仪器室的设计要做到8“防”,分别是防火、防震、防潮、防尘、防磁、防噪、防腐、防有害气体。此外,室内温度要控制在15℃~30℃,条件允许的话最好能控制在18℃~25℃,室内湿度要控制在60%~70%为宜。

2. 精密仪器室的地面以水磨石地面或防静电地面为宜,不建议使用地毯,不仅易积灰,还易产生静电。供电电压要稳定,通常允许电压有±10%的浮动。如有必要,可配备稳压电源等附属设备。此外,为了保证供电不间断,必须采用双电源供电,并配备专用地线,且接地极电阻小于4Ω。

3. 由于气相色谱室及原子吸收分析室要使用高压钢瓶,所以在实验室设计时最好能设计在靠近钢瓶室的位置。实验台与墙面要有0.5米的间距,以便操作与维修。此外,要在原子吸收仪器上方设局部排气罩。

4. 如果仪器由微型计算机或微机控制,那么必须注意对供电电压和频率。为了避免电压瞬变、瞬时停电、电压不足等现象,可以根据需求选用不间断电源(UPS)。

5. 进行精密仪器室设计的同时,也要做好相关配套化学处理室的设计工作,因为这在保护仪器和加强管理上是非常必要的。

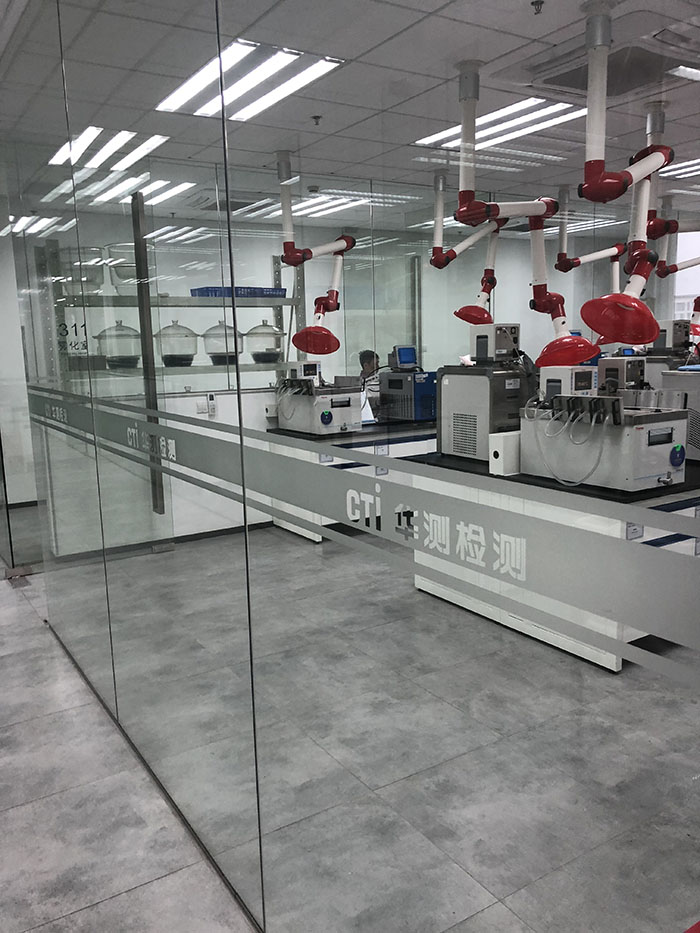

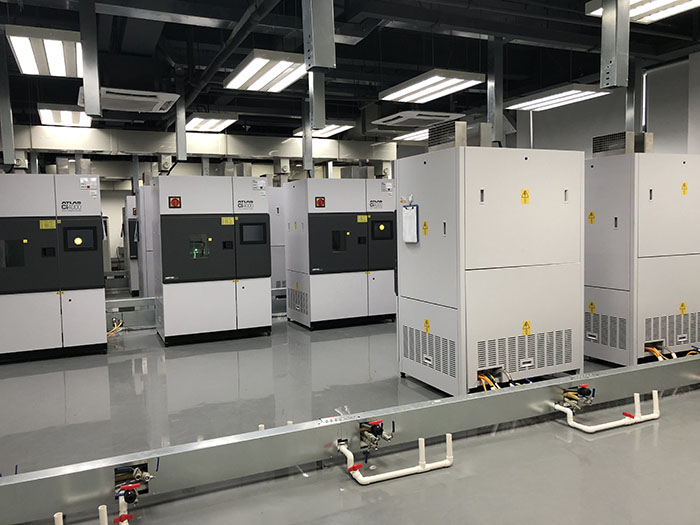

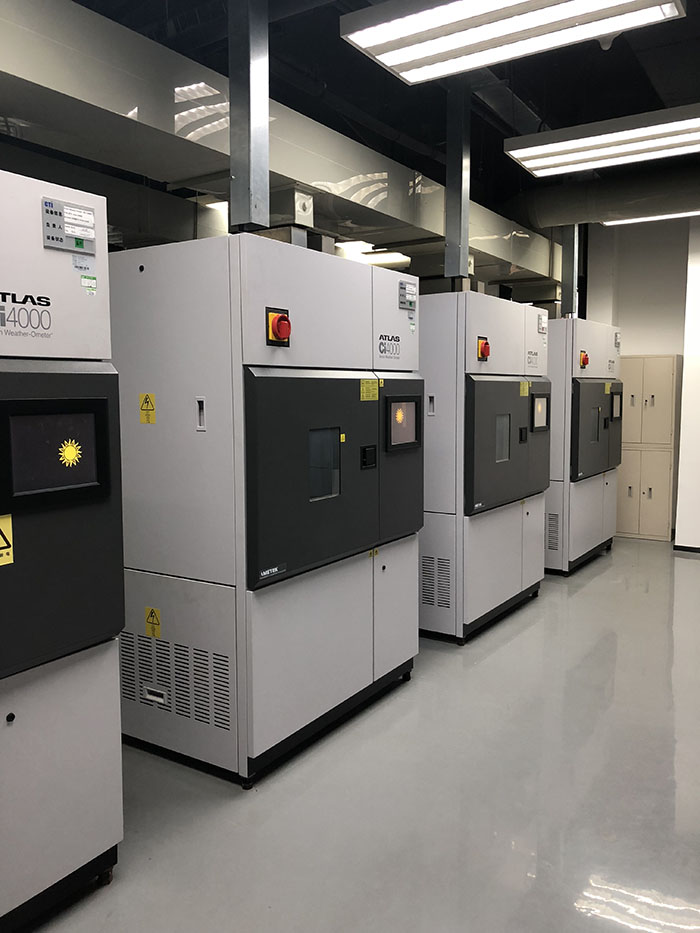

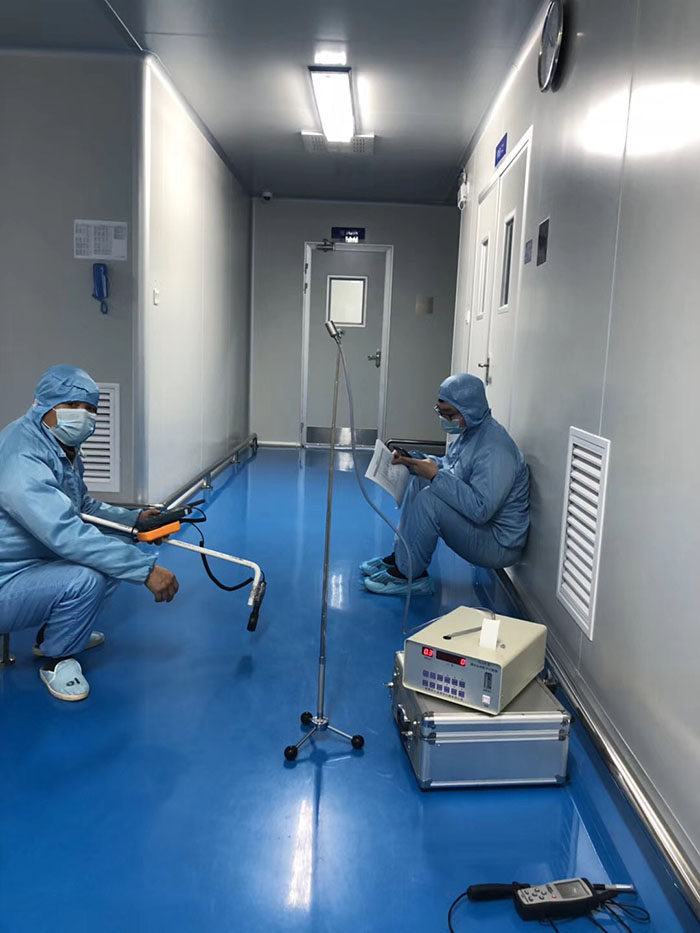

三、SAREN检验检测实验室装修设计案例

华测检测认证集团股份有限公司简称“CTI”,是一家集检测、校准、检验、认证及技术服务为一体的综合性第三方机构,提供一站式解决方案。SAREN该项目面积为7500㎡,以下为三仁—华测检测实验室装修设计案例注:案例图片仅供三仁内部使用,禁止盗图。
