微生物实验室装修设计之平面布局规范:生命科学/食品卫生/医疗

2019年11月18日


微生物实验室装修设计之平面布局规范:生命科学/食品卫生/医疗

 微生物实验室一般由准备室、普通实验室、灭菌室、恒温培养室(如细菌培养室、霉菌培养室、液体培养室、固体培养室等)和无菌室五部分组成。另外要注意的是无菌室和超净工作台是实验室的核心部分,主要为样品提供保护,保证实验结果的准确。

根据工作领域(食品、医疗、药品)和性质(教学、研究、生产、监测等),微生物实验室的装修设计组成和规模也有一定区别,不可同一而论。本文SAREN三仁将结合过往微生物设计装修经验,就微生物实验室各功能间的建设规范为大家作详细讲解。

1. SAREN食品卫生微生物实验室设计参考

2. 食品实验室装修设计:SC标/无菌室/万级十万级净化建设施工标准

3. 生物实验室装修设计:参考规范、常见问题、系统结构、整体方案

 一、微生物实验室的组成

微生物实验是主要针对微生物的分离、培育、育种、鉴别、形态、变异、利用、危害等方面进行实验和研究。微生物实验室装修设计一般包括:准备室、微生物培养室、器械消毒及清洗室、纯水室、检测室、菌种室、储藏室等。

 二、微生物实验室的平面布局

微生物实验室应设置成独立的区域,与其他实验室分开,门口应设有门禁,非相关人员不可进入,各室根据工作内容合理布局,既方便工作又互不影响。

1. 准备室

准备室用于配备培养基和样品处理等。主要配置有实验台、专柜、冰箱、电炉和电源、上下水道、加热器、蒸锅,洗刷器皿、洗刷用剂等。

2. 普通实验室

普通实验室用于微生物的观察、计数和生理生化测定工作。普通实验室的布局由建设方实际工作需求而定,一般配置以显微镜、实验台、试剂柜等。

 3. 灭菌室

灭菌室用于培养基和各种器具的灭菌。主要配置有高压蒸汽灭菌器、烘箱等。

4. 恒温培养室

① 培养室设计:培养室应有内、外两间,内室是培养室,外室是缓冲室;内外室的室中央都要安装紫外线灯,用以灭菌;安装恒温恒湿机,维持室内温湿度需求;内外室的隔墙上方要设置带空气过滤装置的通风口。

② 培养室设备用具:内室配备培养架和摇瓶机(摇床);外室配备专用工作服全套装备、手持喷雾器、5%石炭酸溶液、70%酒精棉球等。

5. 无菌室

菌种的接种移植、纯化在微生物实验中是一项重要操作,无菌室正是为保证菌种纯种、防止杂菌的污染而设置的。

无菌室应有内、外两间,内间无菌室,外间缓冲室。内外间容积宜小不宜大,以便于空气灭菌。

② 应在内间入口处的上方设置通气窗,有条件的也可安装恒温恒湿机。通气窗最好为双层结构,外层为百叶窗,内层可用抽板式窗扇。

③ 内外间的隔墙上可安装传递窗,以减少人员进出、降低污染。

 三、微生物实验室一些重要功能间的参数设置

微生物实验室主要从以下几个方面来制定实验室环境温湿度控制范围。

1. 识别各项工作对环境温湿度的要求。主要考虑因素有:仪器、试剂、实验程序、实验室员工(人体在温度18-25℃ 相对湿度在35-80%范围内总体感觉舒适,并且从医学角度来看环境干燥和喉咙的炎症存在一定的因果关系)。

 2. 保持和监控。通过各项措施保证环境的温湿度在控制的范围内,并对环境温湿度进行监控和做好监控的记录,超过允许范围及时采取措施,开空调调节温度,开除湿机控制湿度。

3. 选择并制定有效的环境温湿度控制范围。从以上各要素所有要求清单中摘取最窄范围作为该实验室环境控制的允许范围,制定环境条件控制方面的管理程序,并依据该科室实际情况制定合理有效的SOP。

4. 常用的参数设置:

① 红外室 温度10-30℃,湿度35-60%

② 水分室 温度10-30℃,湿度35-65%

③ 留样室 温度10-25℃,湿度35-70%

④ 试剂室 温度10-30℃,湿度35-80%

⑤ 天平室 温度10-30℃,湿度35-80%

⑥ 中心实验室 温度10-30℃,湿度35-80%

⑦ 样品存放室 温度10-30℃,湿度35-80%

 四、三仁微生物实验室装修设计案例

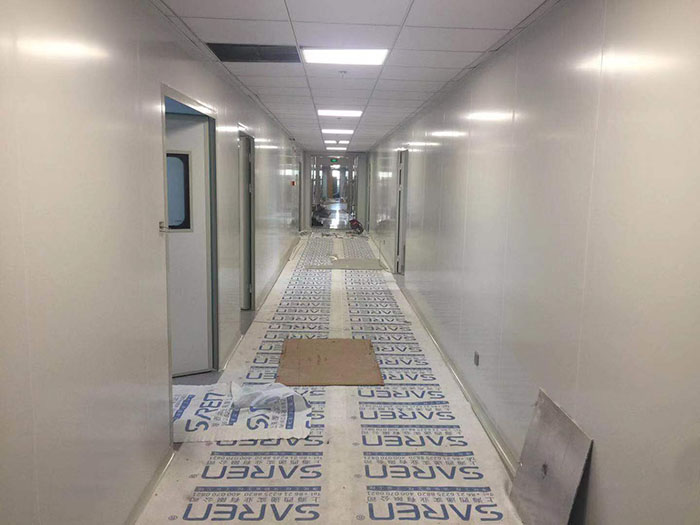

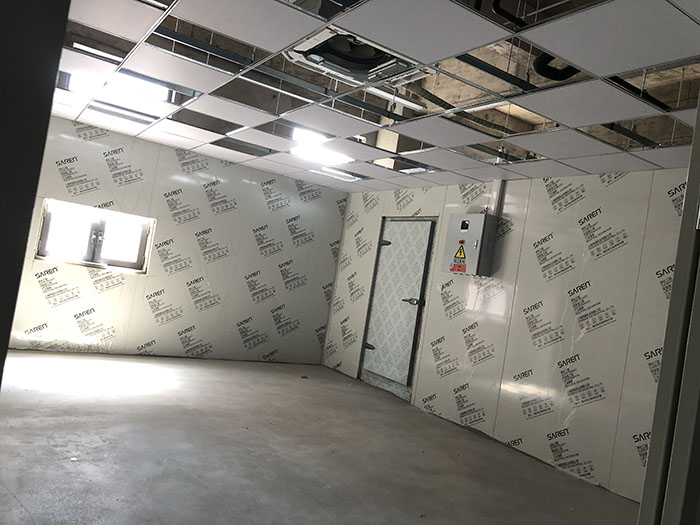

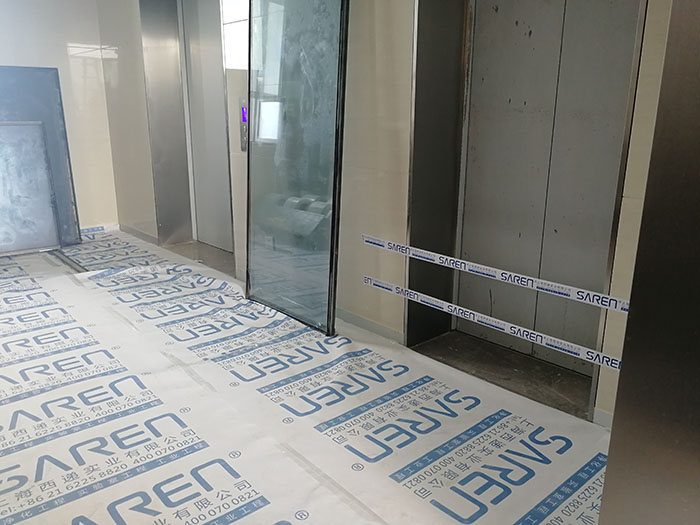

SAREN三仁,作为上海实验室工程EPC优秀代表,一直深耕于实验室装修设计行业,为广大实验室从业人员创造优质、安全、可持续发展的实验环境。三仁过往微生物实验室工程案例如——科研实验室工程:微生物研究洁净室装修项目-百趣生物科技注:案例图片仅供三仁内部使用,禁止盗图。

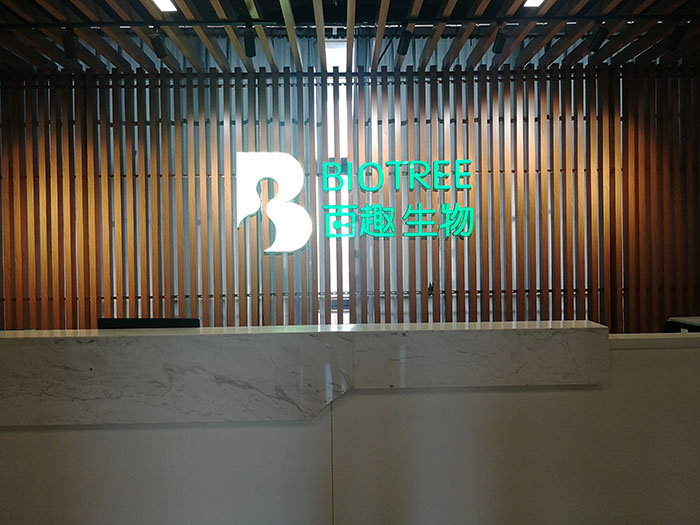

2019年7月20日, 由SAREN三仁总包承建的百趣医学体外诊断试剂盒中试基地装修工程,双方重要技术人员进场进行图纸交底工作及文明施工要求。上海百趣生物医学科技有限公司是一家专业提供生命科学前沿研究技术应用、咨询及开发的高新技术企业,致力于大生命科学领域样本检测、大数据分析以及技术产品开发,在慢性疾病如糖尿病、肥胖、心血管病、癌症等研究与产品开发上已有显著成果。百趣于2016年迁至上海生物医药产业基地核心子园区、张江高科嘉定园核心子园区——焦点梦想园,开启发展新篇章。
