实验室电气工程：高压开关柜的调试（二）

2019年08月22日

高压开关柜常用于发电厂、石油化工厂、轻工纺织厂、变电站等需要电缆进出线功能的场所，在实验室电气工程中，其充当的作用也是如此。尤其在大型实验楼、高层建筑，高压开关柜还起到架空进出线、母线联络等作用。

上期文章已详析了实验室电气工程中高压开关柜的主电源柜送电操作规范。本期将为大家详解主电源柜的断电正确操作、计量柜的操作步骤。

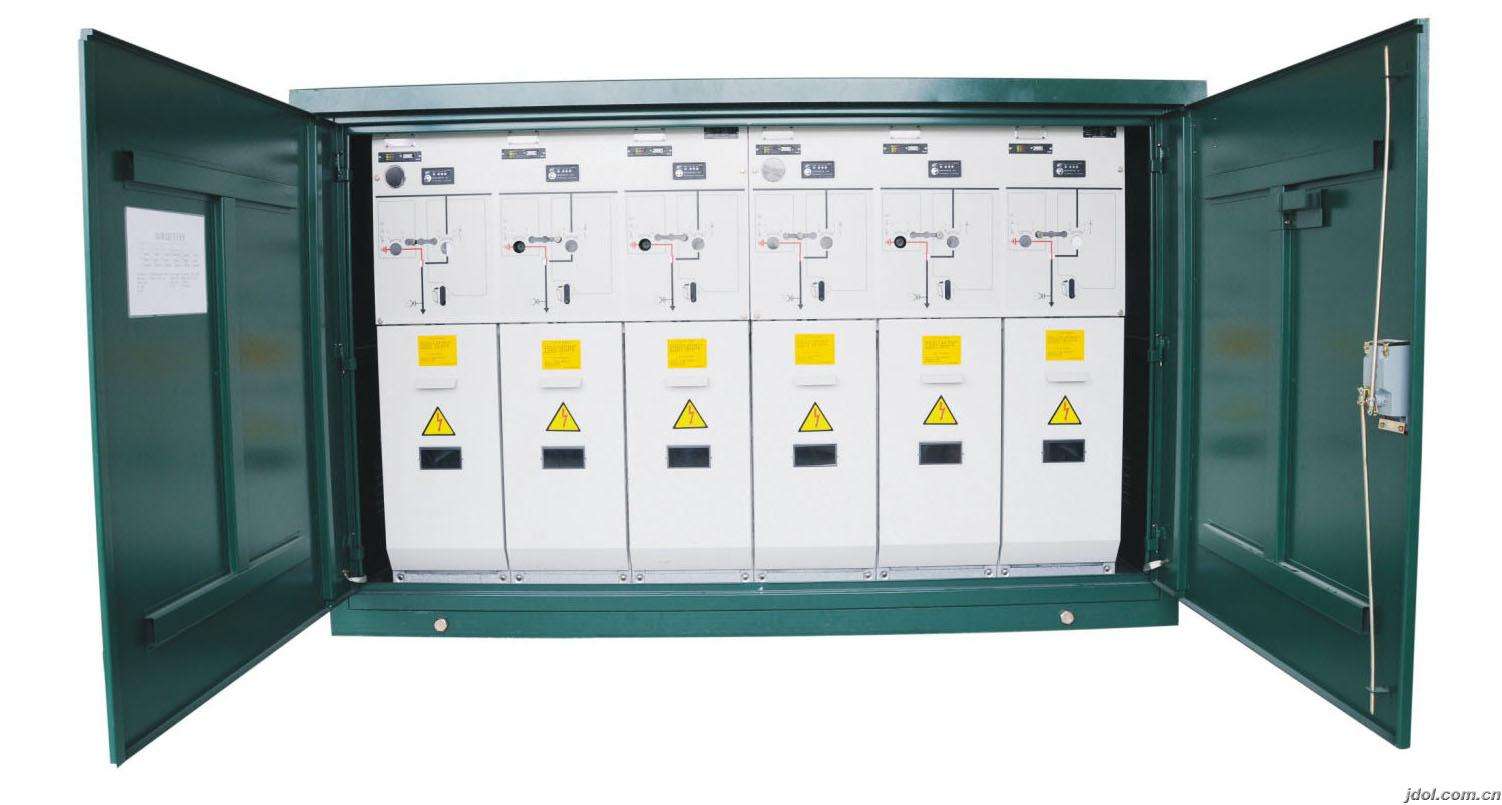

实验室电气工程：高压开关柜的调试（二）

实验室电气工程：主电源柜断电操作的五个步骤：

1. 通过观察所有柜内是否有信号，判断出线柜断路器是否处于分闸位置。

2. 给断路器分闸断电（此时仪表门上红灯灭、绿灯亮），检查其他相关信号是否一切正常，正常则表示断电操作正确。

3. 将手车的摇柄插入下方插口并用力按压，逆时针转动摇柄大约20圈，感觉到摇柄受阻且有明显“咔嗒”声时取下摇柄。这时手车就已处于试验位置，航空插的锁定解除，打开手车室门，手动脱离航空插。（此时标明手车回路成功断开。）

4. 观察带电显示器面板是否亮灯，灯灭表示已不带电。

5. 打开下门，经过验电——放电——挂接地线系列操作后，维修人员才可进行维护检修等工作，实验室电气工程的后续操作才可继续进行。（注：此处验电、放电、挂接地线皆为必须操作。）

另外要特别强调和谨记的是：进线断路器分闸了也不代表进线柜就一定不带点，一定要检查外电源是否停掉，否则电缆室内可能带高压电，强行进入会造成生命危险。

以上即是关于高压开关柜中如何给主电源柜断电的具体操作步骤，高压开关柜的各项操作切记要谨慎细致，严格按照规范要求的步骤来，既是对实验操作人员的生命安全负责，也是对实验生产环境的保障。更多实验室电气工程相关知识详析，可点击“技术支持”以查看。
