随着科研单位、企业研发中心的扩展,研发实验室建设需求与日俱增。研发实验室通常包含实验工作空间、办公管理空间、公用设施空间。由于实验室仪器设备的更新换代快、实验室需求变化大,研发实验室建设规划应同时具备符合当前需求、适应未来发展扩张的灵活性。主要体现在隔断系统模块、服务系统模块、家具系统模块等方面。

1. 医药实验室装修 制药研发无尘设计项目-方达

2. 医药GMP实验室装修设计:药品研发/制药厂/质检中心QC

3. 医疗:研发中心/医疗器械生产实验室装修设计,前期准备、布局、施工


 上海研发实验室装修设计,研发实验室建设规划与方案,三仁实验室工程总包EPC

一、研发实验室建设规划之隔断系统

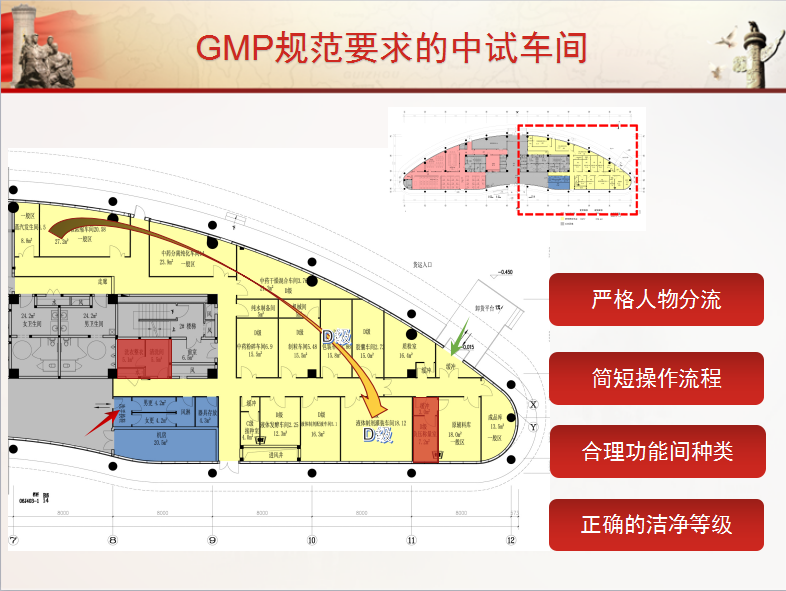

研发实验室的隔断系统模块主要包括分为屏风型隔断和家具型隔断。其中屏风型隔断常用于独立房间之间的隔断,这种隔断的特点在于高度可调节且方便重新组合;而家具型隔断则用于水电气路的供给配合使用,即用于独立实验室的内部。如下为某中药研发中试车间设计布局,严格的人物分流、合理的功能间种类、正确的洁净等级,实现了简短的操作流程。


1. 屏风型隔断采用立柱镶板式结构,隔断材料常选用:实心板、安全玻璃、石膏板、其他复合材料等,具体结合实验空间的功能需求和成本预算进行选配。

2. 家具型隔断由垂直的服务柱及水平的服务桥组成,同时与各水电气路管线形成分支系统,并配以试剂架,其本质是一个多功能、模块化的服务板。在安装是应注意先安装各供给系统后安装家具,以免造成损坏。

三仁实验室建设建议:在实验室办公管理空间内采用半透明隔断装修,以保证工作环境的整体通透性;理化实验室则采用落地玻璃隔断,采用大开间、框架天花板系统,符合环保需求同时视觉效果也较好。



二、研发实验室建设规划之服务系统

1. 服务系统主要各种供给系统和排放系统,包括配电系统设计、空调系统设计、消防系统设计、给排水系统设计、气瓶间设计、供排气设计、自控系统设计、供排风系统设计等。不同管道应采用不同颜色,并可根据需要随时与下面的活动式供给口连接或断开。

2. 服务系统模块还包括功能墙、功能柱及功能吊架。吊架用于安装可更换的面板和配件,为大型设备提供更多的空间,同时有利于实验室的可持续发展。



三、研发实验室建设规划之家具系统

研发通用实验室由多个独立单元组成,这些标准单元的设计应满足日常使用需求,并与通风柜、实验台及实验仪器设备的布置、结构选型、管道空间布置紧密结合;开间大小由实验台的长宽、间距、摆放方式等决定。因此合理的实验室家具规划十分重要。

1. 中央实验台的端部与走道墙之间的净距≥1.20m。当实验室设置向室内退进的门斗时,则实验台端部与退进门斗的墙之间的净距≥1.20m。

2. 不宜贴靠有窗外墙布置边实验台,不应贴靠有窗外墙布置需要公用设施供应的边实验台。
3. 由1/2个标准单元组成的通用实验室,靠两侧墙布置的边实验台之间的净距≥1.60m。

4. 当靠侧墙或实验室中间改为布置通风柜或实验仪器设备时,其与实验台之间的净距≥1.50m。岛式实验台端部与外墙之间的净距≥6.60m。
5. 岛式或半岛式中央实验台最好不要和外窗平行布置,当此情况发生时,其与外墙之间的净距≥1.30m。
6. 当通风柜的操作面与实验台端部相对布置时,其间的净距≥1.20m。



四、三仁研发实验室建设案例——百趣医学体外诊断试剂盒中试基地

SAREN三仁,作为上海实验室工程EPC优秀代表,一直深耕于实验室装修设计行业,为广大实验室从业人员创造优质、安全、可持续发展的实验环境。三仁过往研发实验室工程案例如——科研实验室工程:微生物研究洁净室装修项目-百趣生物科技注:案例图片仅供三仁内部使用,禁止盗图。

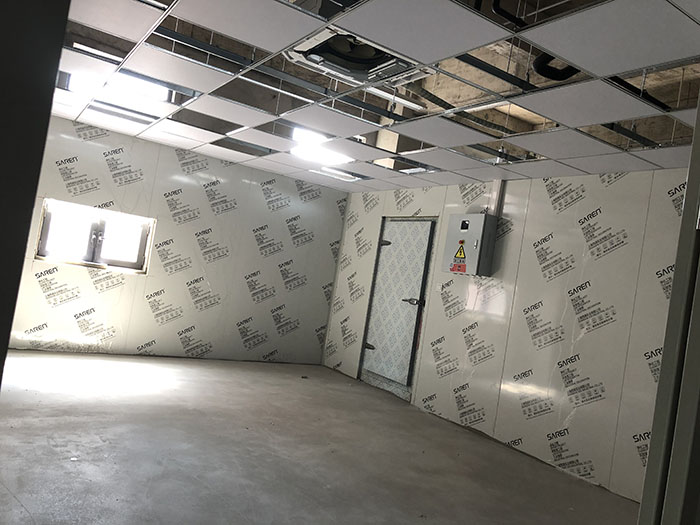

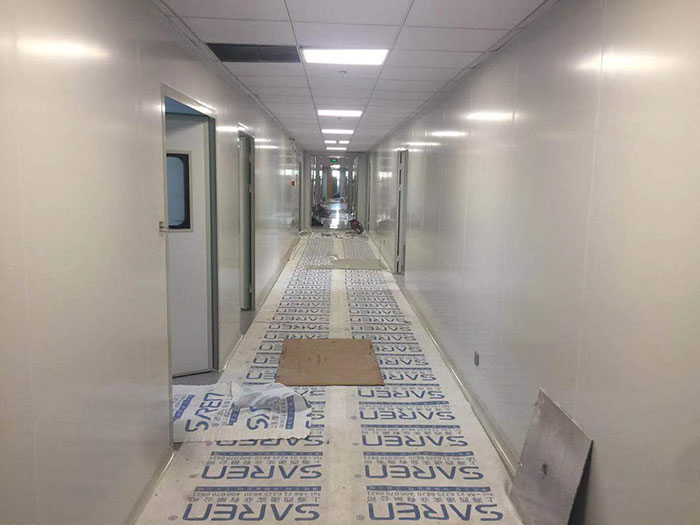

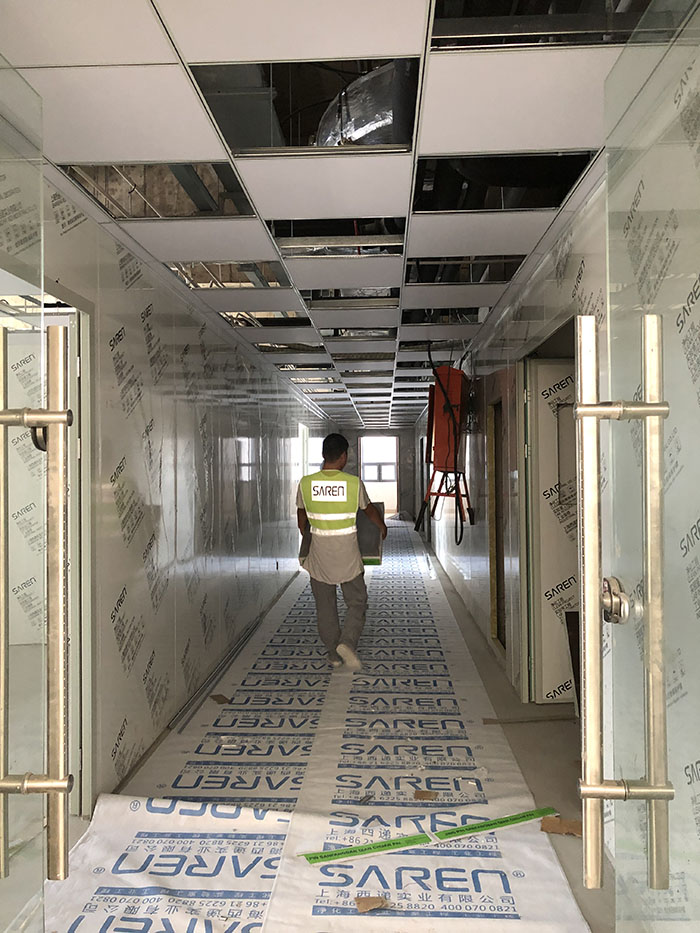

2019年7月20日, 由SAREN三仁总包承建的百趣医学体外诊断试剂盒中试基地装修工程,双方重要技术人员进场进行图纸交底工作及文明施工要求。上海百趣生物医学科技有限公司是一家专业提供生命科学前沿研究技术应用、咨询及开发的高新技术企业,致力于大生命科学领域样本检测、大数据分析以及技术产品开发,在慢性疾病如糖尿病、肥胖、心血管病、癌症等研究与产品开发上已有显著成果。百趣于2016年迁至上海生物医药产业基地核心子园区、张江高科嘉定园核心子园区——焦点梦想园,开启发展新篇章。
