光电实验室净化工程:电子厂/电子实验室装修设计

2019年11月08日

光电车间净化工程是指不同级别电子厂净化车间或电子实验室的半导体、微电子、光电技术、光学仪器、PCB、食品、模具等工程。光学微电子净化工程又称清净室或无尘室,目前已是精密制造、半导体、光学制造、液晶制造、线路板制造和医药、生物化学、食品制造等行业不可或缺的重要设施。近几年来,因技术的创新发展,对于产品的高精密度化、细小型化的需求越发迫切,如超大型积体电路之研究制造,已成为世界各国在科技发展上极为重视的项目。按行业标准要求,净化级别从 10-30 万级。净化的程度也直接影响了电子产品制作的质量。

一、光学微电子净化工程一般包括哪些功能分区:

1.洁净生产区

2.管理区(包括办公、值班、管理和休息等)

3.洁净辅助间(包括人员净化用房、物料净化用室和部分生活用室等)

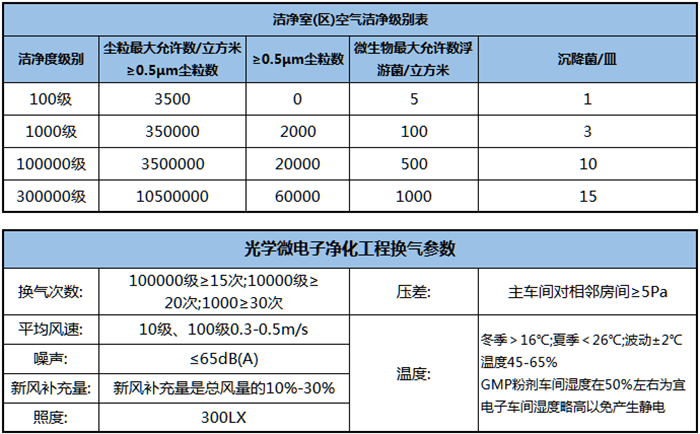

二、电子实验室净化标准参数:

光电实验室净化工程:电子厂/电子实验室装修设计

三、电子实验室通用结构材料:

1.送回风管道用热渡锌板制成,贴净化保温效果好的阻燃型PF发泡塑胶板。

2.高效送风口用不锈钢框架,美观清洁,冲孔网板用烤漆铝板,不生锈不粘尘,宜清洁。

3.地面可采用环氧自流坪地坪或高级耐磨塑料地板,有防静电要求的,可选用防静电型。

4.净化厂房墙、顶板材一般多采用50mm厚的夹芯彩钢板制造,其特点为美观、刚性强。圆弧墙 角、门、窗框等一般采用专用氧化铝型材制造。

四、三仁电子厂/电子实验室净化空调方案

 光电实验室净化工程:电子厂/电子实验室装修设计

方案一:目前来说是最传统的净化空调设计方案。组合式空气处理机组里含有各种功能段,如初效过滤段、混合段、表冷段、中效过滤段、二次回风段(或中间段)加湿段、加热段、风机段等。其中冷源主要由冷水机组提供。

方案二:相较于方案一,方案二是比较简单的洁净空调设计方案。不仅可以大大地缩小机房的面积,还可以让水冷柜机根据具体的情况布置在较小的净化车间内或机房内,同时还可以将增压风柜布置于机房内或吊在机房内或在夹层内。

方案三:主要用于对室内温湿度精度要求不高的无尘车间,是最简易的空调方案。可直接将分体空调柜机布置于车间内,并用彩钢围护起来,在柜机回风口处再在彩钢板上开回风口(带初效过滤网);风机过滤单元FFU均匀布置于吊顶天花。

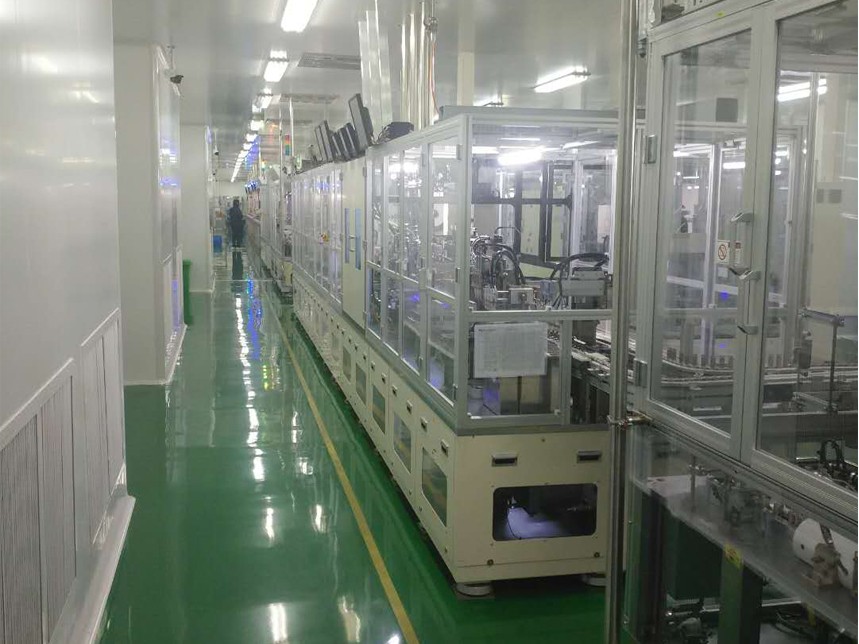

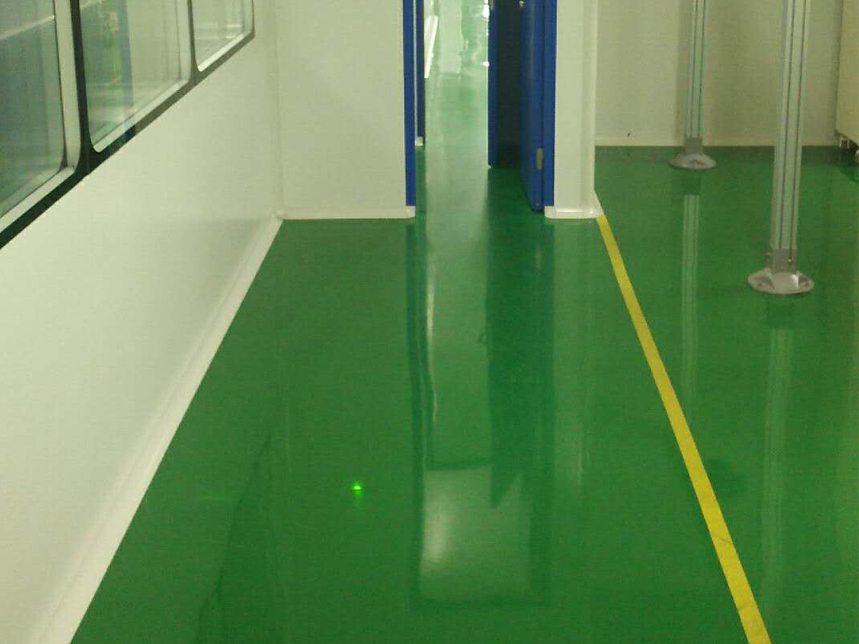

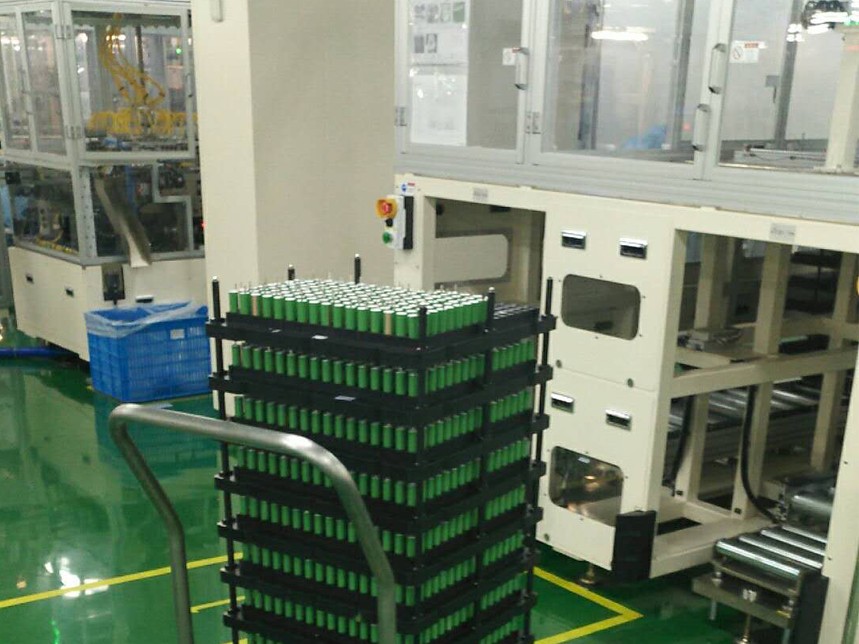

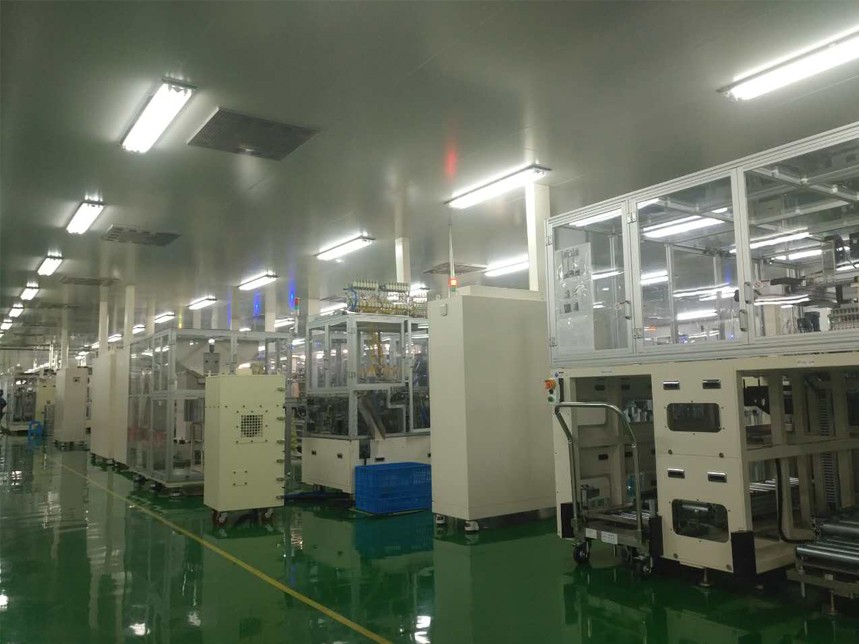

五、三仁电子实验室装修工程案例

三仁拥有丰富的电子厂、电子实验室装修经验,比亚迪工厂、宁波德朗能锂电池科技有限公司、 南都电池等,比亚迪工厂由于与三仁签订了保密协议,此处无内部图片。德朗能于2001年10月在上海奉贤区成立,并先后于上海、深圳、张家港、宁波、天津设立生产基地和销售中心。产业以电芯制造为主,并逐步向中下游系统集成业务延伸,现已经成为国内知名绿色能源解决方案供应商,产业涵盖动力锂离子电池、电池控制系统、民用电池及相关产品的研发、设计、生产、销售及服务。

光电实验室净化工程:电子厂/电子实验室装修设计

光电实验室净化工程:电子厂/电子实验室装修设计

光电实验室净化工程:电子厂/电子实验室装修设计

光电实验室净化工程:电子厂/电子实验室装修设计

以上就是关于电子车间净化工程的空调安装方案。SAREN三仁净化专业从事空气净化等工程的设计与施工,已服务多个行业领域包括电子无尘车间,医药洁净车间,万级镀膜无尘室,化妆品净化车间,万级医疗器械无尘车间,食品无尘车间。曾为行业领头生物医药企业洁净车间建设提供优质产品及工程服务,并赢得了良好声誉,成为令客户满意和信赖的合作伙伴。
